TORNIO PD 400 CNC

Precisione e accuratezza nella ripetizione di lavorazioni di parti singole o di piccole serie.

Prodotta in Europa

• Asse Z e asse X con potenti motori a passo ed alberi a ricircolo di sfere.
• Unita' di controllo per il collegamento con PC o laptop per l'attivazione e controllo del mandrino e dei motori a passo.
• Include software per l'utente. Funziona con Windows (vedi descrizione successiva)



Il controllo numerico dell'asse Z e dell'asse X consente lavorazioni precise sia che si tratti di torniture di manufatti in acciaio o di materiali non ferrosi.

Funzionamento asse con motori a passo ed alberi a ricircolo di sfere (per evitare scatto all'indietro).
Per torniture frontali e longitudinali, per tornire sfere, raggi e qualunque contorno libero in acciaio e metallo non ferroso.
La lavorazione del pezzo è effettuata automaticamente con software e può essere riprodotta tanto spesso come richiesto.
Basamento solido in ghisa pesante e guida di precisione con stabili appoggi consentono lavorazioni senza vibrazioni ed ottima precisione.
Completo di alberi a ricircolo di sfere, potenti motori a passo ed i necessari limitatori, l'unità di controllo CNC, tutti i necessari cavi di connessione e software su CD-ROM.
Mandrino a 3 griffe di alta qualità precisione ROHM Con Ø 100mm.

6 velocita'(80 - 2,800/min) mediante posizionamento cinghia trapezioidale.
Manicotto MK 2, con scala
Porta-utensile multiplo in acciaio con elementi regolabili in altezza

NO 24 500

PROXXON sofware CAD/CAM per WINDOWS®

Breve descrizione di software e hardware

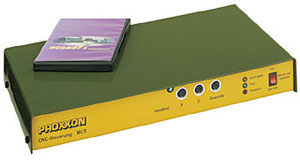

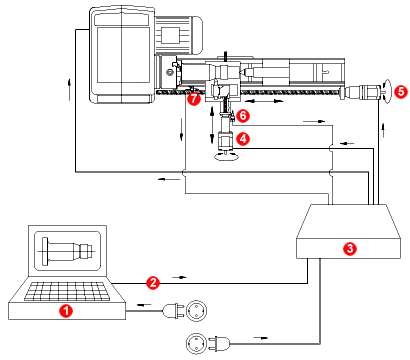

L'unità di controllo a CNC è l'interfaccia tra PC con software CAD/CAM ed il tornio a CNC. Il trasferimento dei dati dal PC ha luogo usando un'interfaccia RS232. I microprocessori controllano i motori passo passo sulle trasmissioni assiali e mandrino. 2 relè forniscono servizi supplementari (ad esempio, controllo del dispositivo di raffreddamento o visualizzatore segnali).
Compreso: cavi di connessione con spine e fornitura di cavi di alimentazione a 220-240 V.

Semplice creazione di geometria del modello da lavorare.

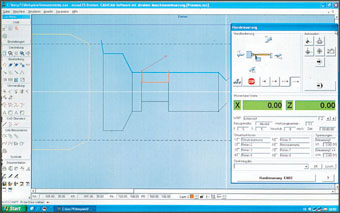

La finestra CAD viene visualizzata quando si attiva il programma. Il percorso utensile del modello è creato in un ambiente intuitivo come WINDOWS®.
Numerosi aiuti durante il funzionamento del programma che supportano l'entrata di entrambe le coordinate (assoluta e relativa) oltre l'uso del mouse. E' possibile la lettura dei files esistenti in formati standard (p.e., dxf o hpgl).
L'informazione della tecnologia viene associata ad ogni elemento di disegno. Questo, per esempio, rende possibile diverse velocita' di lavoro e sostituzione manuale degli utensili.
Creazione automatica di dati CAM
Quando il disegno del pezzo è completo, è convertito nel set di istruzioni di controllo della macchina (DIN/ISO 66025) con un click del mouse. Ora il lavoro può iniziare. Il set di istruzioni di controllo può essere editato o esportato anche manualmente.
Contrariamente, il sistema consente l'importazione o la scrittura di serie di dati.

Dati Tecnici :
